第22关 经典复合图表

上一关我们已经认识了图表中的各个元素，学习了如何创建条形图、散点图和雷达图，接下来我们将学习复合图表的制作。

为什么要做复合图表呢？两个原因。

第一，它是实际工作的刚需。实际工作需要多维度的数据佐证观点，单图表达的数据维度少，复合图表补充了单图的不足。

第二，它信息传递效率高。复合图表叠加了重要信息，信息表达效率胜过2张组合单图，更便于人去理解。

今天我们要学习的是三类经典的复合图表：柱形图-折线图、柱形图-柱形图和折线图-折线图。

这里老师要跟你说明，这一关侧重让你学会复合图表的创建和应用场景，所以，我们删去了图表美化步骤，所以你看到下方的图表很朴素，但这并不影响你掌握复合图表。

下一关会详细教你商务图表美化的原则和步骤，同学们可以学完23关再回来美化这些图表。

好了，请你下载配套练习【第22关-经典复合图表】：

1、初识复合图表

顾名思义，复合图表就是一张图里包含两个或者多个数据系列。不同的数据系列可以采用不同的图表类型。

最常用的三大类复合图表分别是：柱形图-折线图、柱形图-柱形图和折线图-折线图。

我们先来观察一下这一关会学习的三张复合图表：

左边这张图，属于复合图表中【柱形图-折线图】类型，包含销量和增长率两个数据系列，销量数据用柱形图表示，增长率数据用折线图表示。

再看看中间这张图，属于【柱形图-柱形图】类型，包含预期销售额和实际销售额两个数据系列。两者都是用柱形图表示，只是柱子宽度不一样。

最右边这张图，属于【折线图-折线图】类型，包含了三个产品销售数据系列，都是用折线图表示。

下面，我们先来学习【柱形图-折线图】。

2、柱形图-折线图

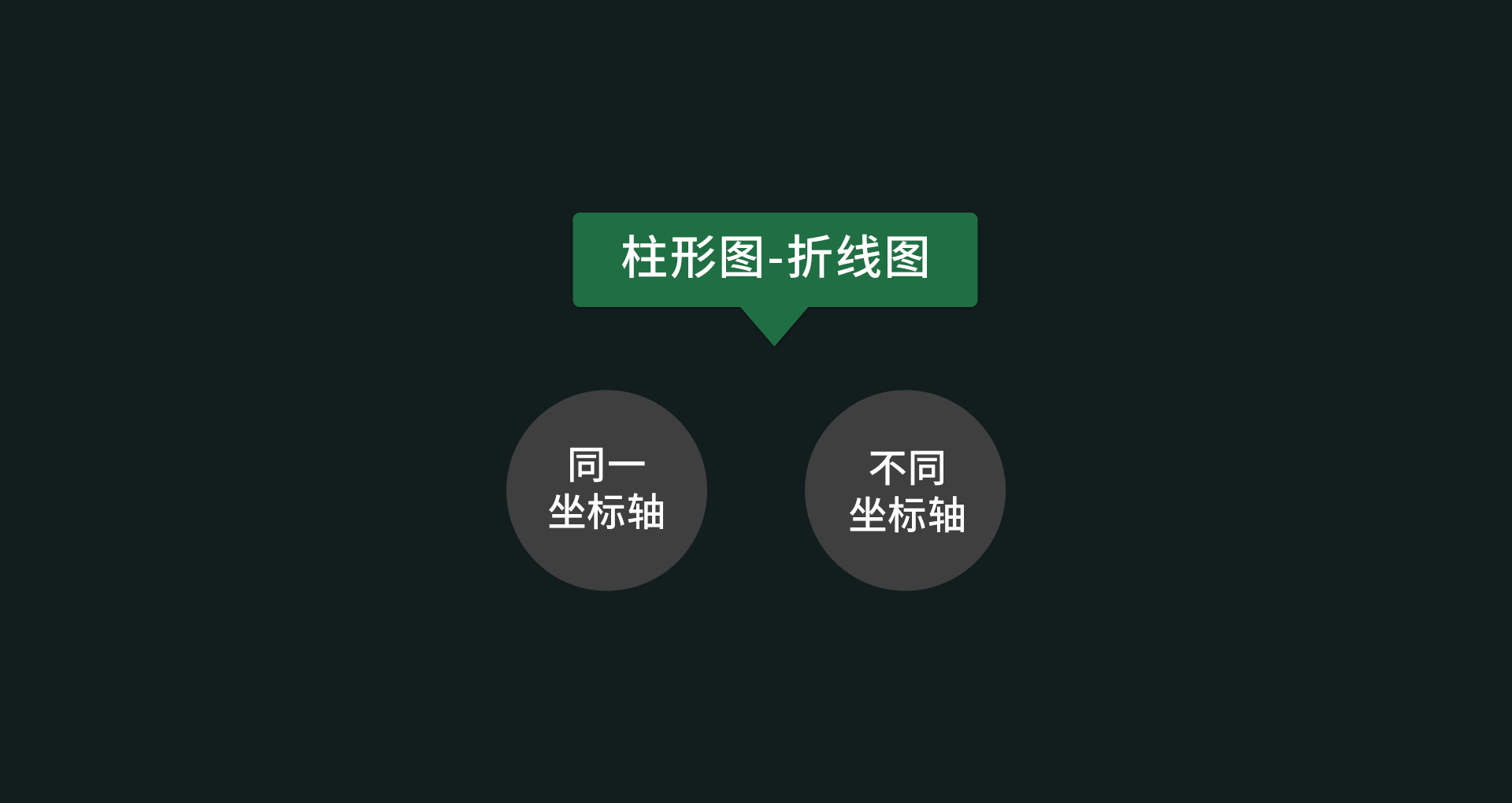

在柱形图-折线图中，根据数据源是否共用一条坐标轴，分为同一坐标轴和不同坐标轴。我们先来学习同一坐标轴图表：

“同一坐标轴”

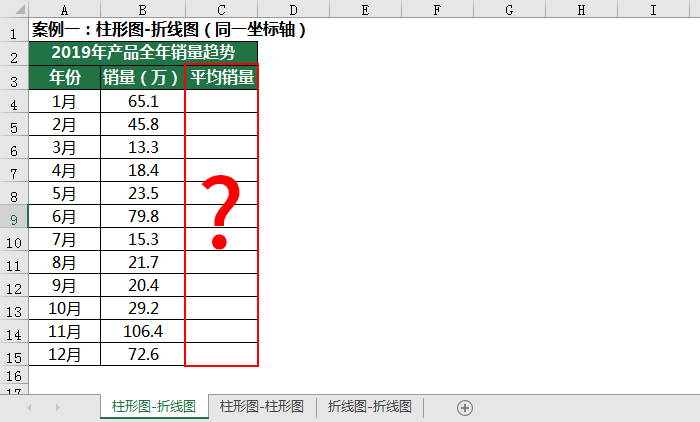

请你打开附表【柱形图-折线图】，你是否看到了案例一的数据？

这是2019年产品全年销售数据，首先，我们要算出全年的平均销量。（提示：用之前学过的AVERAGE函数公式，注意要加“$”锁住单元格，不然单元会移动，=AVERAGE(B$4:B$15)）

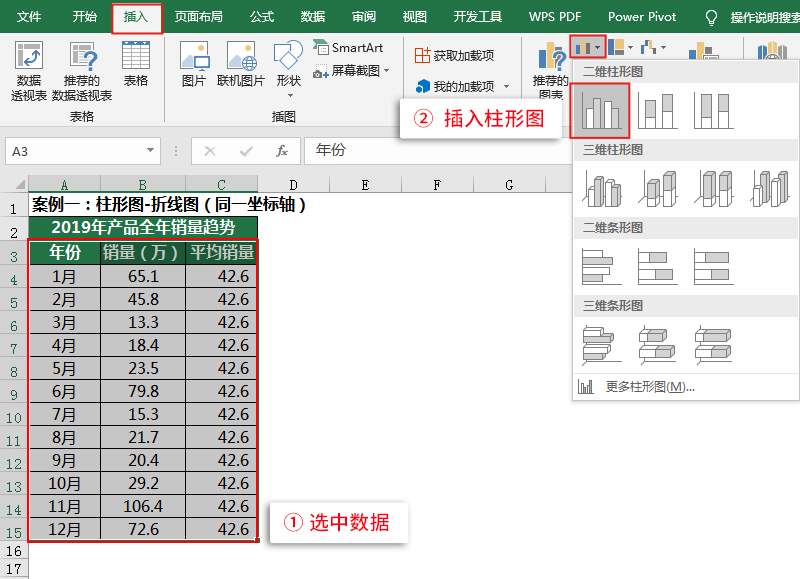

与创建普通图表一样，选择数据A3到C15，然后在插入选项卡下的图表选二维柱形图。对应的就生成了销量和平均销售组合的柱形图。

因为平均销量是一个固定的值，用柱形表示不够直观，所以需要把它更改为折线。

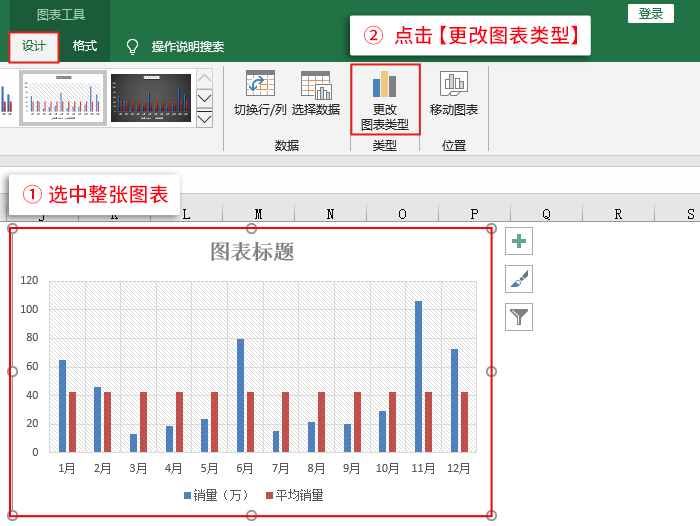

第一步，选中整张图表，在【设计】选项卡下，点击【更改图表类型】打开图表类型设置对话框。操作如下图：

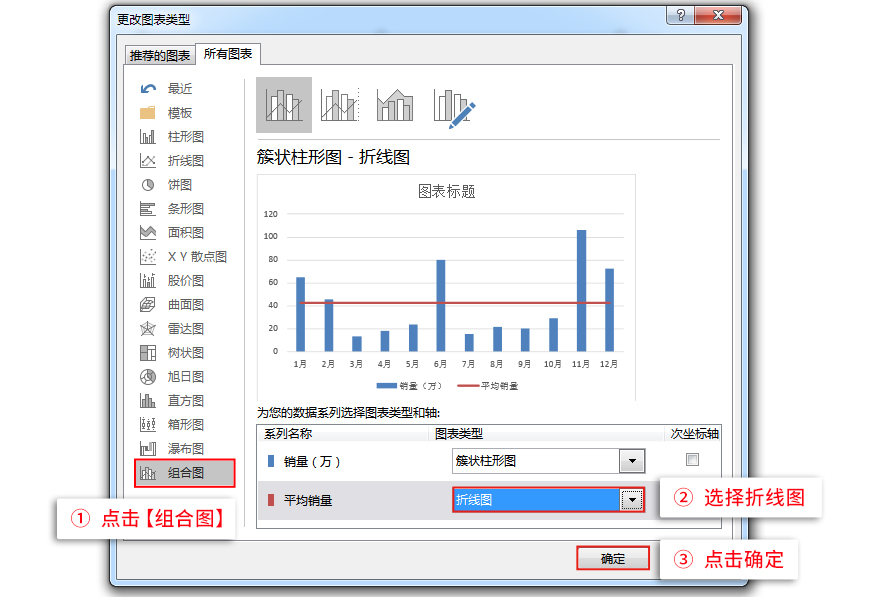

第二步，在左侧点击【组合图】，把平均销量系列更改为【折线图】，点击确定。操作如下图：

这样基于销量和平均销量的复合图就创建好啦。再添加一下图表标题，你做出来了吗？

我们观察一下这张图，可以发现1、2、6、11和12月的销量是达到了平均水平的。把这个核心信息标注在图表上，使图表更完整。（具体操作为插入文本框，步骤在第3关有讲，这里就不重复了）

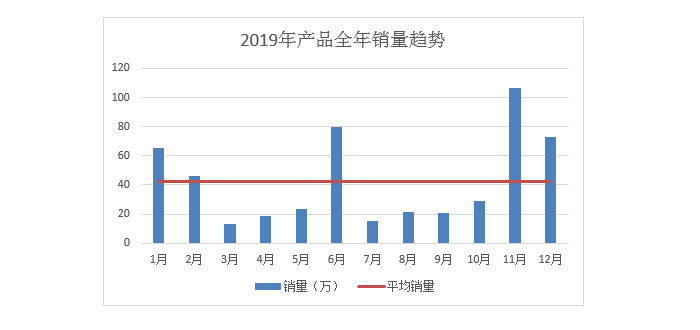

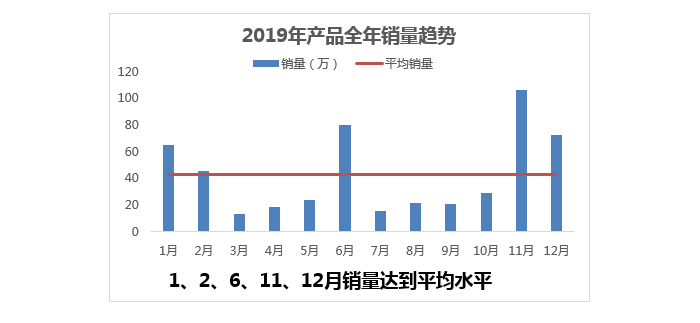

最后，调整图表的字体为微软雅黑，并删除网格线。第1张柱形图-折线图的创建就完成啦！效果如下：

接下来，我们来看不同坐标轴的图表，这个稍微有点复杂，但聪明的你一定会做出来的：

“不同坐标轴”

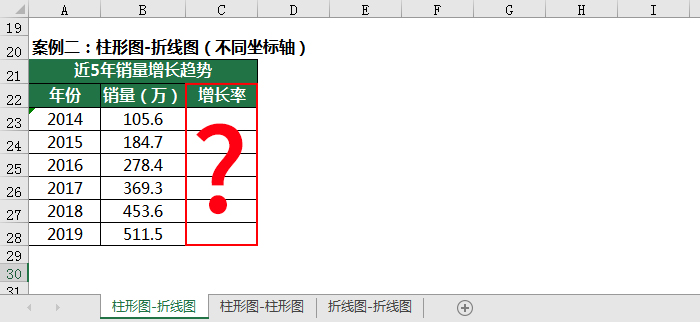

你是否看到了案例二的数据？

这是近5年销售数据，首先，我们要算出每年的增长率。（提示：增长率=（今年销量-去年销量）/去年销量）

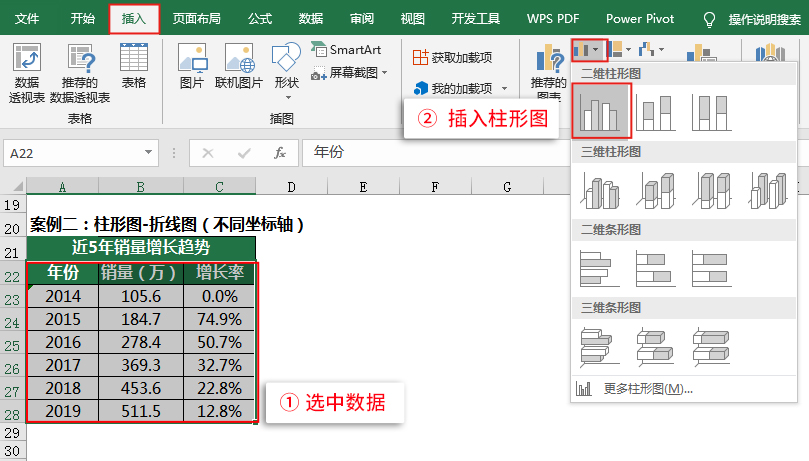

与创建第1个复合图表一样，先选中数据源，然后插入柱形图：

你有没有发现，原本应该是水平轴标签的年份跑到绘图区了。我们先把年份调整回来。（这里需要认真学，后续其他图操作也会用到）

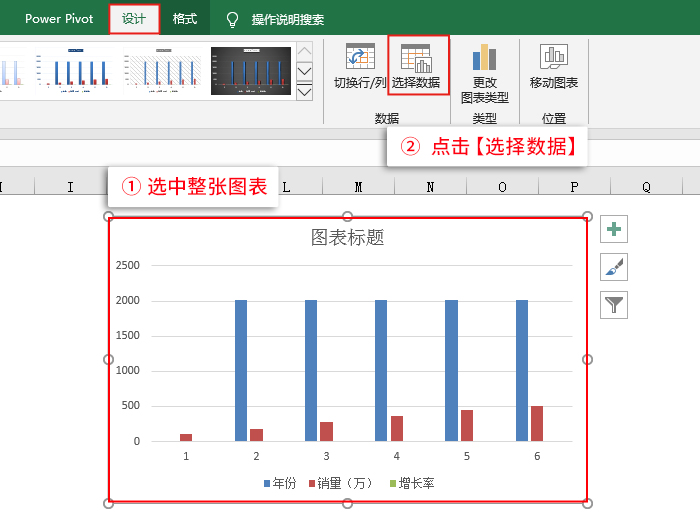

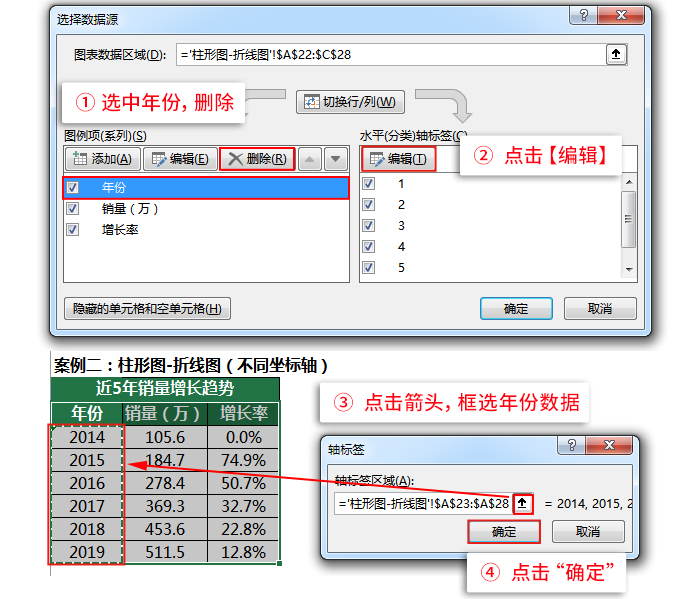

第一步，先选中整张图表，在【设计】选项卡下，点击【选择数据】打开设置对话框：

第二步，在左侧系列项里，删除年份；在右侧水平轴标签里，选择年份数据为轴标签。

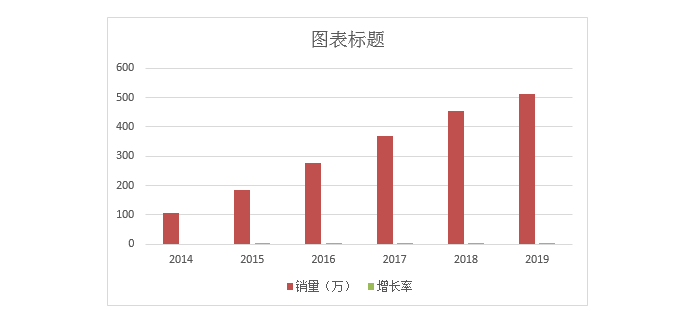

经过这个调整，图就回归正常了，你是否做出如下效果？

但是这里增长率系列和销量相比，数值太小了，在图上几乎看不见。参照第1张复合图表吗，把增长率更改为折线，会更直观。

打开更改图表类型对话框，更改增长率为带数据标记的折线图，并在次坐标轴显示。

看看增长率系列是否变成折线了呢？

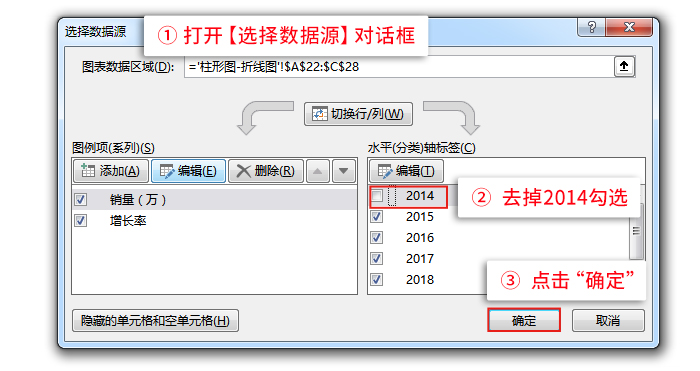

这里只需要展示近5年的销量和增长率，即2015-2019年的数据。我们需要把2014年的数据从图中去掉：

接着，补充重要信息。从这张图可以看出，“销量逐年上升，增长率逐年下降”，我们把它补充到图表上。

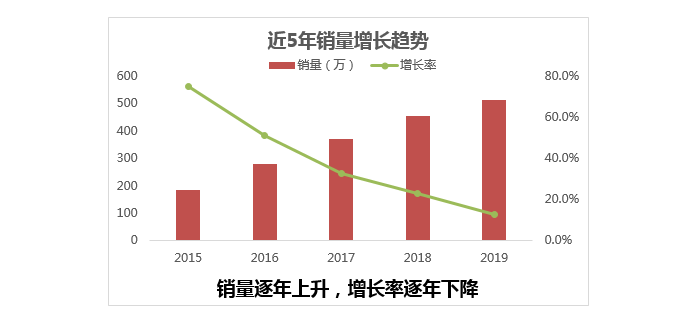

最后，添加图表标题，删除多余的网格线，第2张复合图表就完成啦。

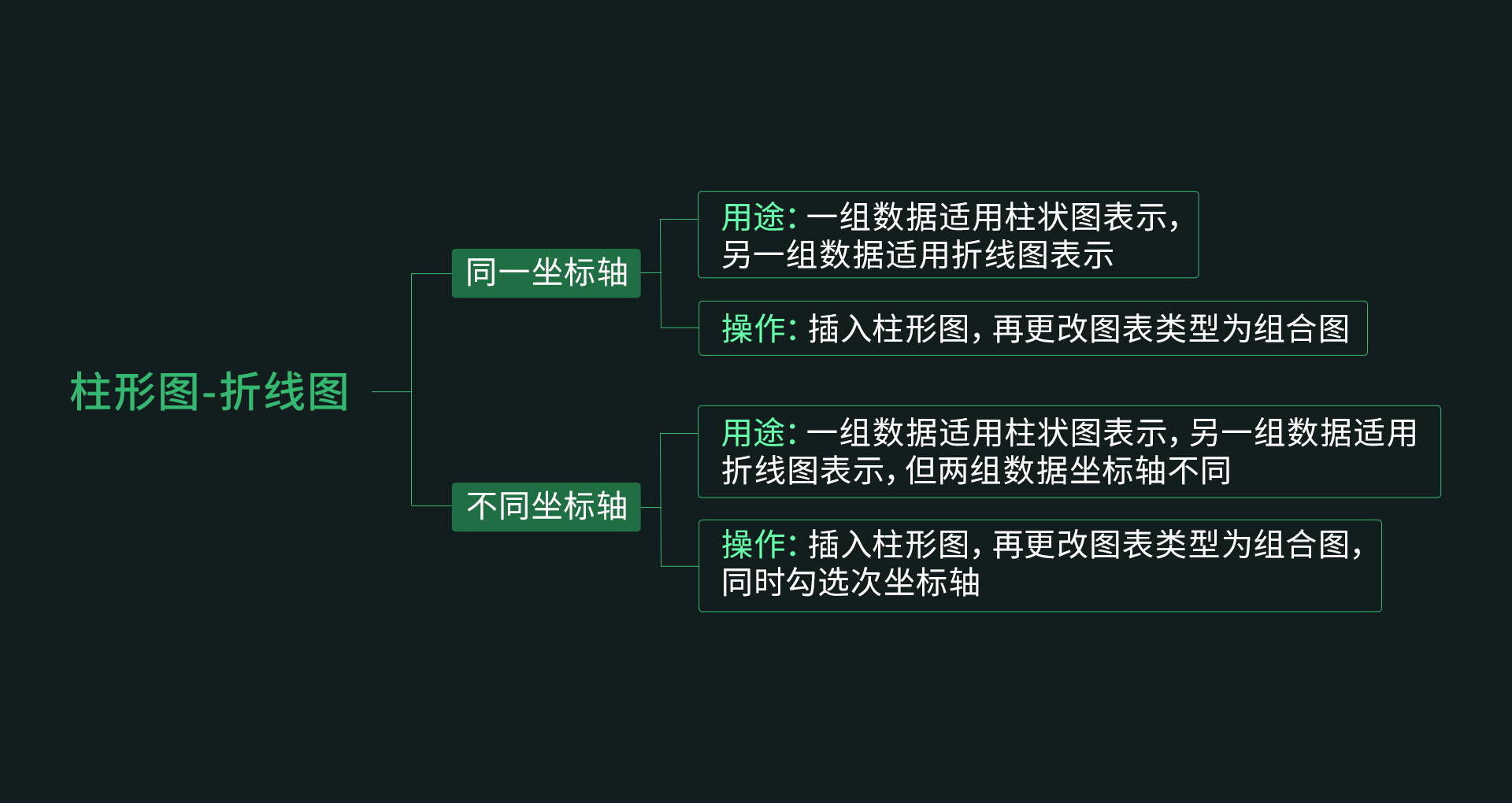

这两张复合图表都属于【柱状图-折线图】类型。什么时候我们可以采用这样的图来展示数据呢？

当存在两组数据，一组数据适用柱状图表示，另一组数据适用折线图表示时，可以采用【柱形图-折线图】复合图。

如果两组数据的数据差距太大，可以用次坐标轴辅助展示其中一组数据。

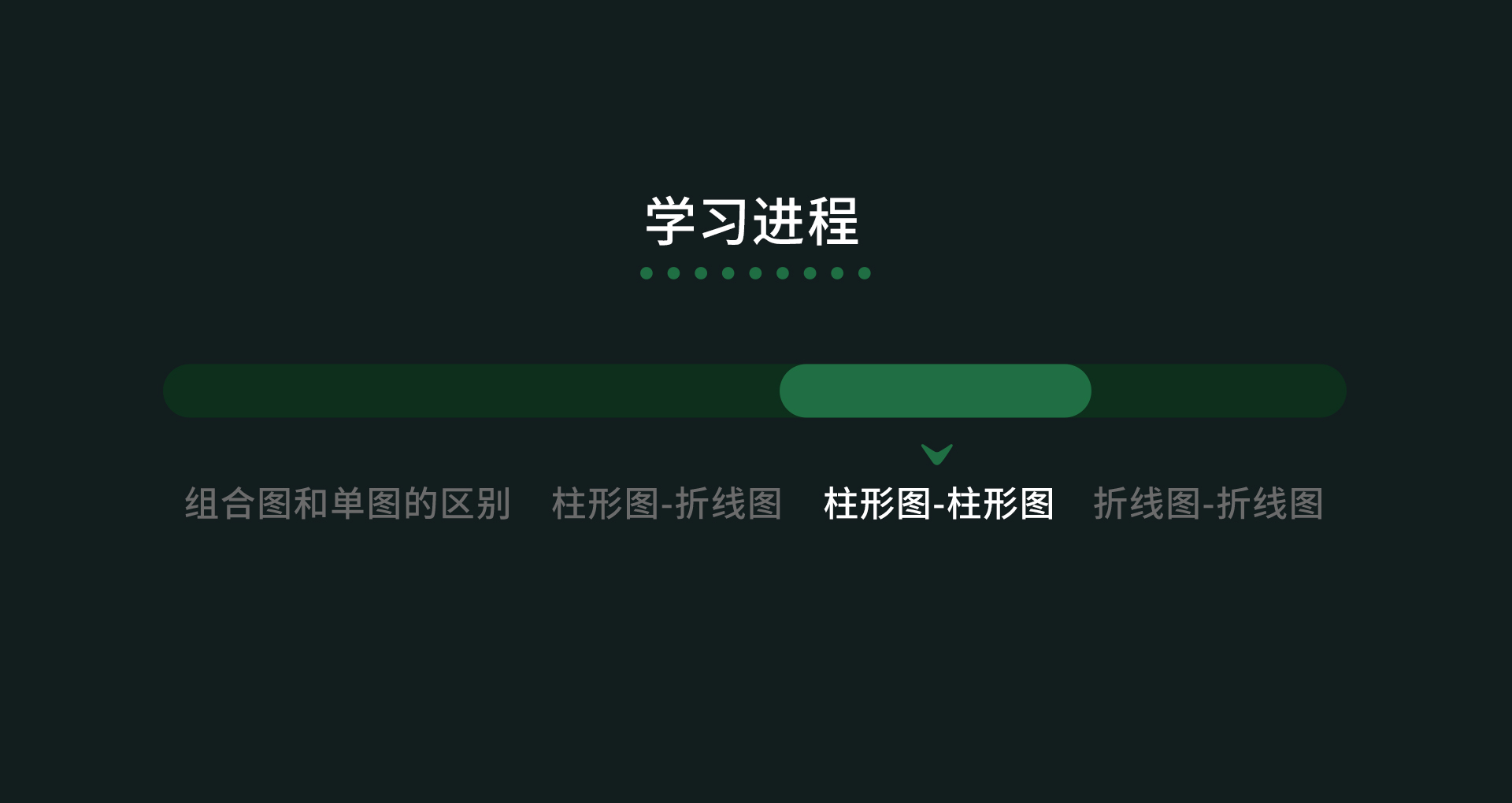

下面，我们学习第2种复合图表类型，请打开附表【柱形图-柱形图】：

3、柱形图-柱形图

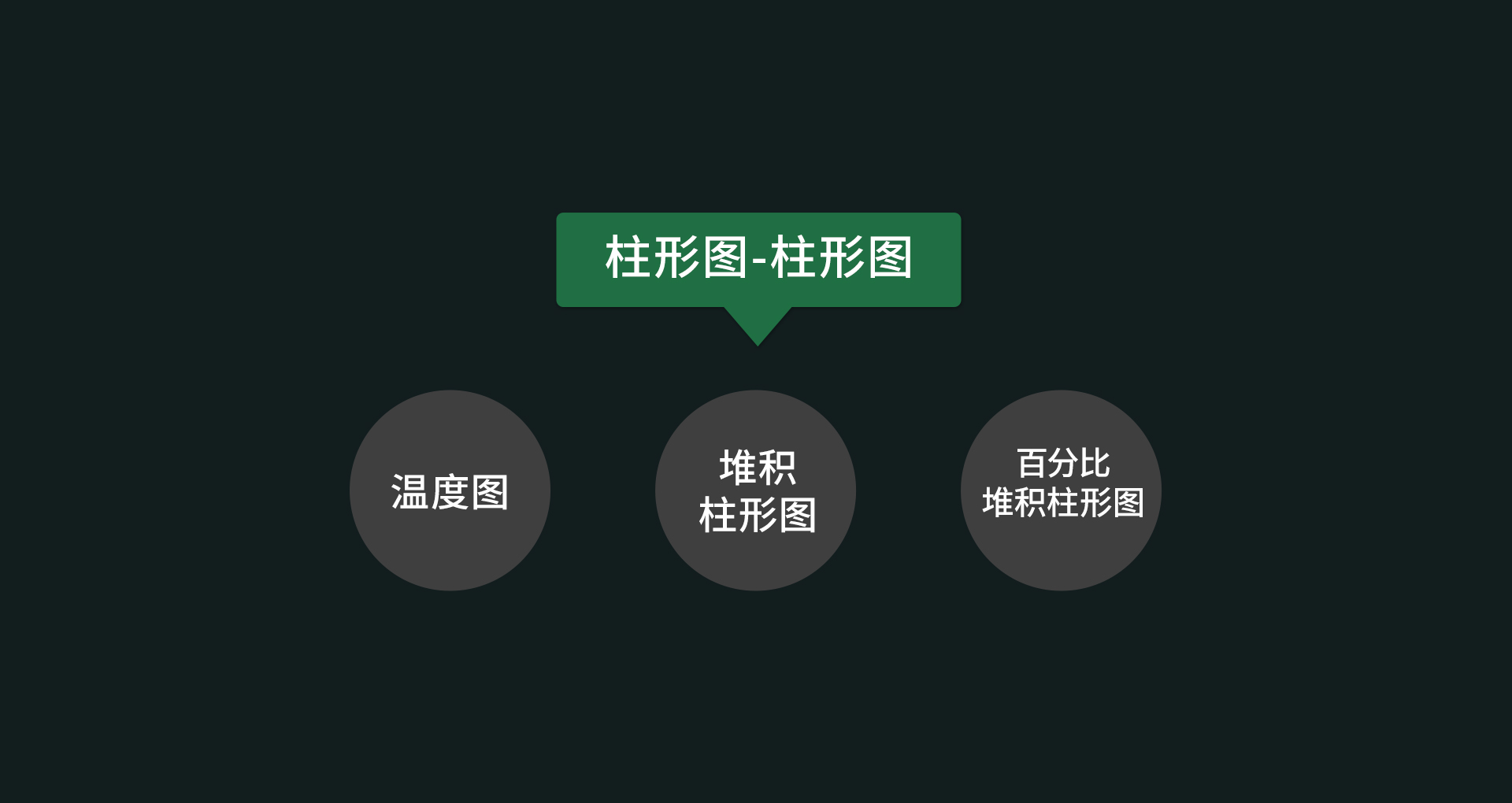

柱形图-柱形图，根据表达的侧重点不同，分为温度图、堆积柱形图、百分比堆积柱形图。

温度图侧重实际与目标数据的对比，堆积柱形图侧重于比较各类别的绝对大小，同时查看每个类别中的构成比例。而百分比堆积柱形图侧重比较每个类别中细分类别的占比。

“温度图”

在财务、销售、项目等领域，经常需要用到两组数据的比较，比如计划——实际，目标——完成率，但一张单图很难实现，用温度图就能很好地解决这个问题。

用案例三的数据，我们可以做出如下效果：

因为这张图里面的两个柱子组合起来形似温度计，所以我们称这类型的图为温度图。

接下来，开始创建你的第一个温度图。

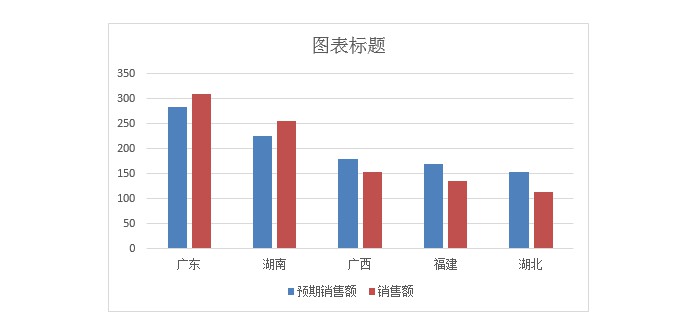

首先，选中A3:C8数据-插入柱形图

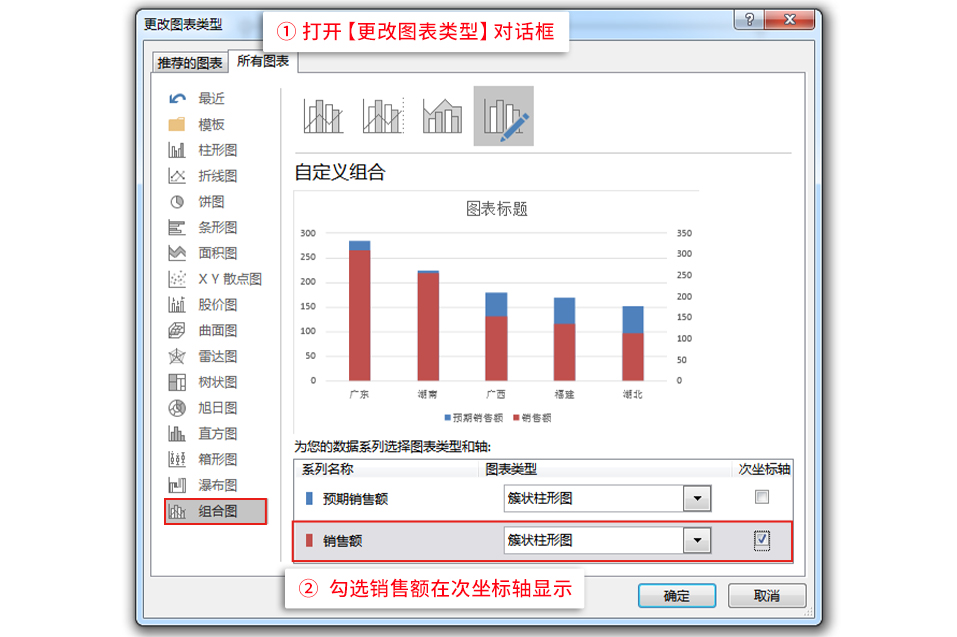

第二步，更改图表类型。步骤：打开更改图表类型对话框-组合图-销售额勾选次坐标轴-确定。

第三步，区分销售额和预期销售额。

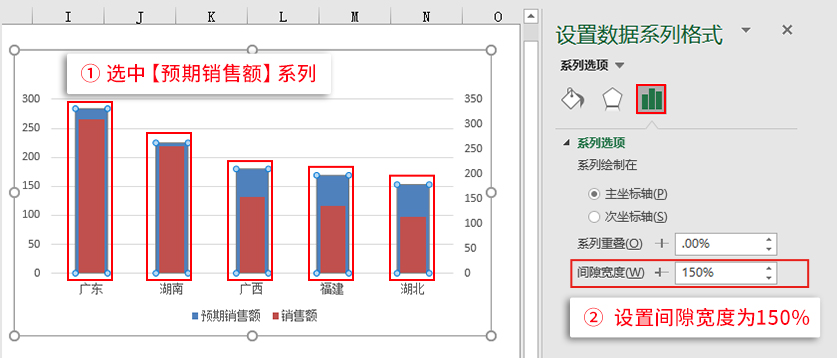

步骤1（调整预期销售额系列间隙）：选中【预期销售额】-系列选项-间隙宽度调整为150%（使柱子变粗）

步骤2（更改预期销售额系列颜色）：选中【预期销售额】-填充-灰色

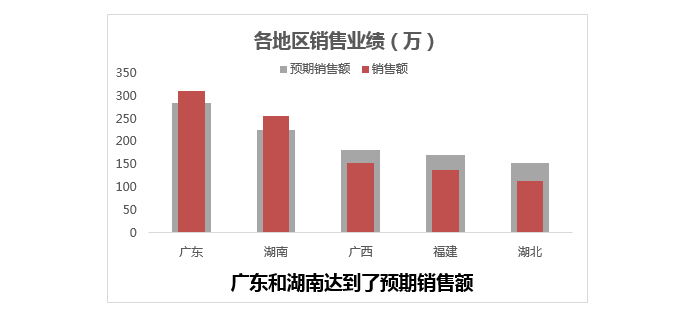

第四步，添加图表标题，删除右侧坐标轴，调整数据标签位置，最终做出如下效果：

“堆积柱形图”

积柱形图侧重于比较各类别的绝对大小，同时查看每个类别中的构成比例。请你根据案例四，做出堆积柱形图。

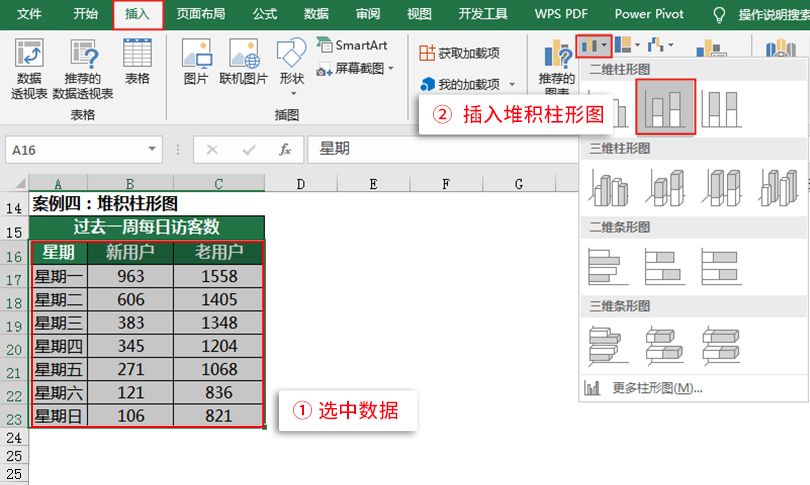

首先，插入图表。步骤：选中数据-插入堆积柱形图。

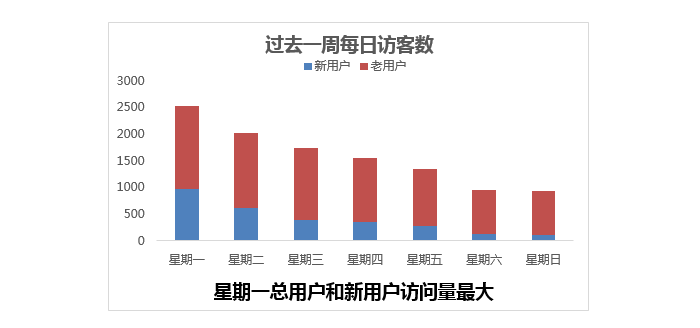

然后，添加图表标题，更改数据标签位置，即可完成，你是否做出如下效果？

“百分比堆积柱形图”

百分比堆积柱形图，顾名思义，侧重比较每个类别中细分类别的占比。

请你实操案例五，做出百分比堆积柱形图

老规矩，先插入图表。步骤：选中数据-插入百分比堆积柱形图。

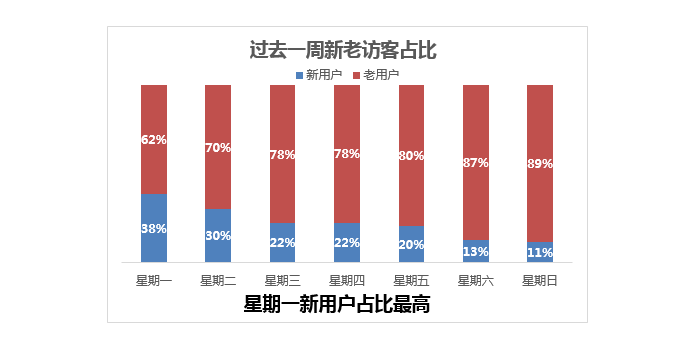

然后，同之前操作一样，添加图表标题，然后把数据标签勾选，删除掉纵坐标轴，更改字体大小和颜色，你做出如下效果了么？

下面，我们开始学习折线图-折线图。

4、折线图-折线图

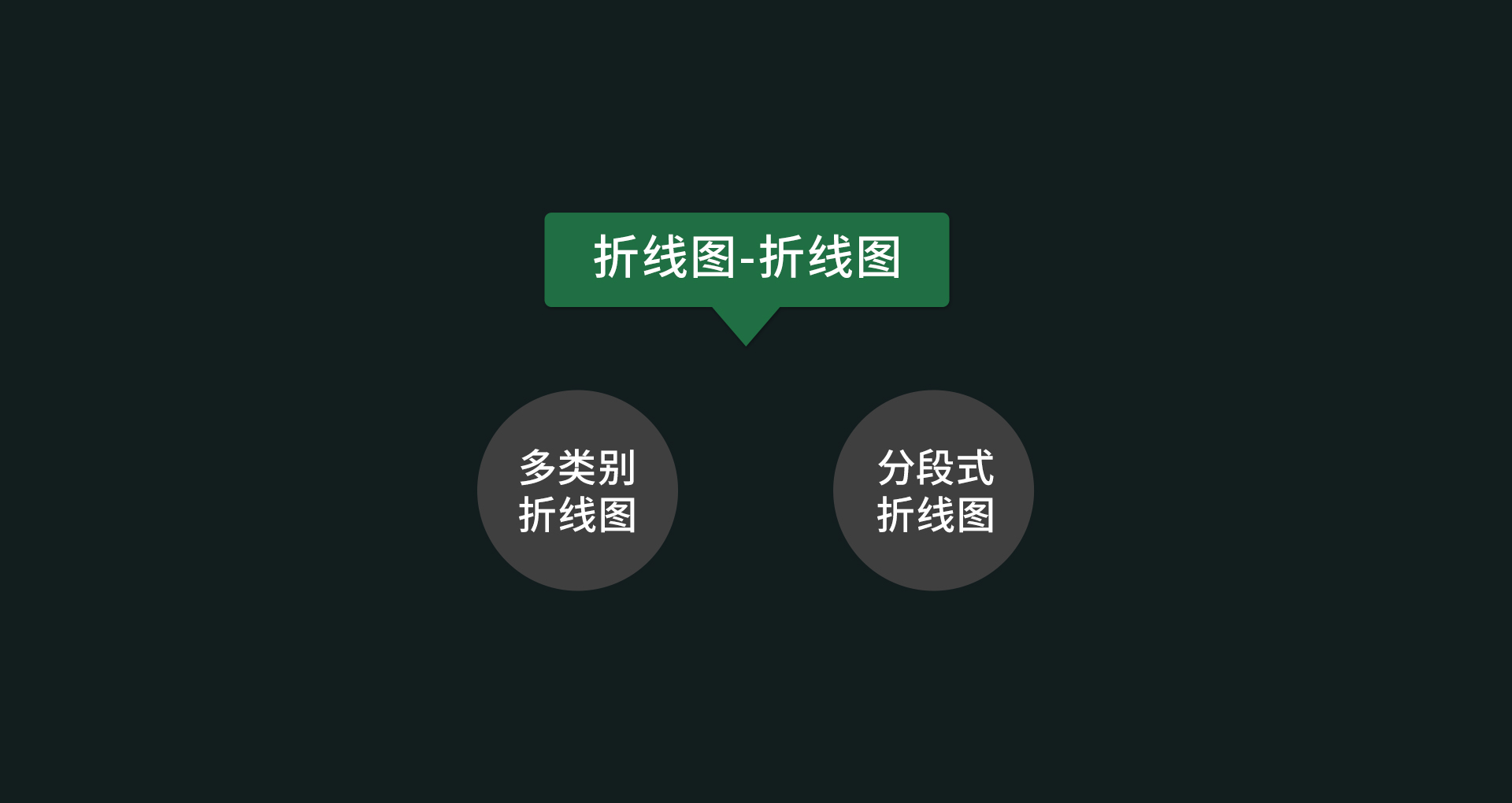

折线图-折线图，根据功能可分为多类别折线图和分段式折线图。

“多类别折线图”

多类别折线图可以同时展示2个以上的趋势线。

请你打开【折线图-折线图】附表，根据案例六的数据源，做出多类别折线图。

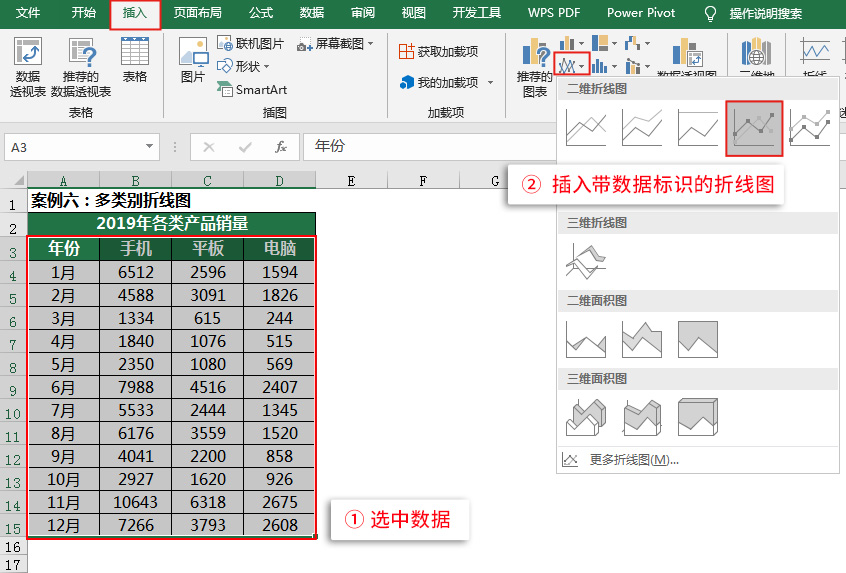

首先，插入图表，步骤：选中数据-插入带数据标记的折线图。

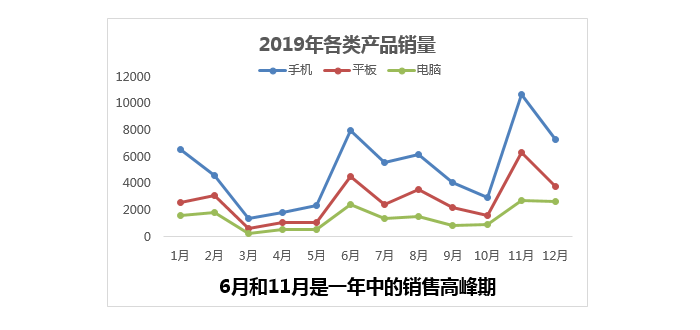

然后，添加图表标题和由图表得出的结论，做出如下效果：

“分段式折线图”

分段式折线图用于区分数据趋势中不同的时间段。例如12个月不同季度用不同颜色折线表示，实际值和预测值在不同折线中显示。

请你根据案例六的数据源，做出分段折线图，这个图稍微有点复杂，但相信你一定可以做出来的。

第一步，插入图表。步骤：选中A22:B30数据-插入带数据标记的折线图。（提醒：别忘记双击图表-选择数据，然后更改水平轴标签，不然水平坐标轴显示1、2、3。之前在柱形-折线图已经讲过此操作）

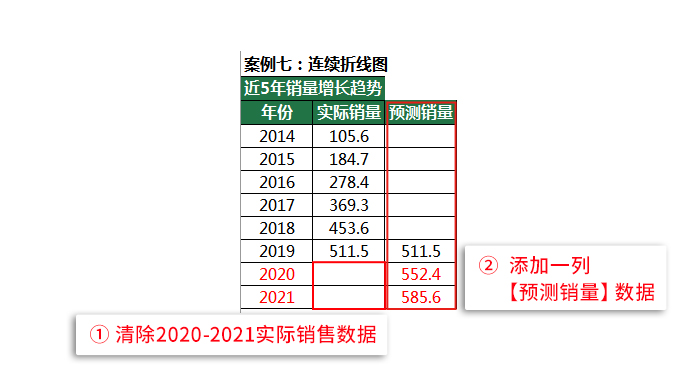

第二步，添加辅助数据。在实际情况下，我们会遇到原始数据不等于作图数据。这时候，我们就需要增加辅助列。步骤：清除2020-2021的实际销量，添加预测销量一列，同时添加对应数> 据，做出如下效果：

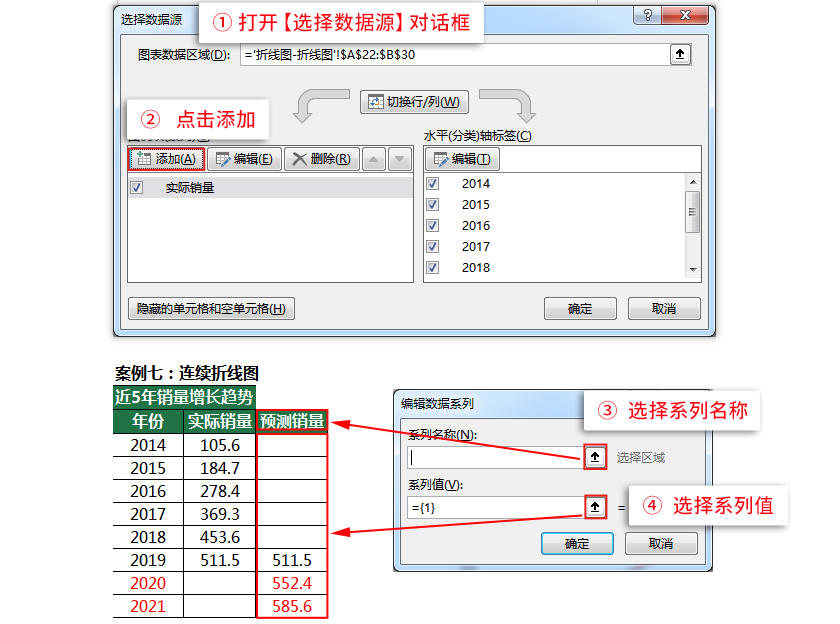

第三步，添加图表数据。步骤：打开【选择数据源】对话框-添加，然后出现【编辑数据系列】对话框，【系列名称】选择C22，即“预测销量”单元格，【系列值】选择C23：C30，即预测消息列数据。具体操作如下：

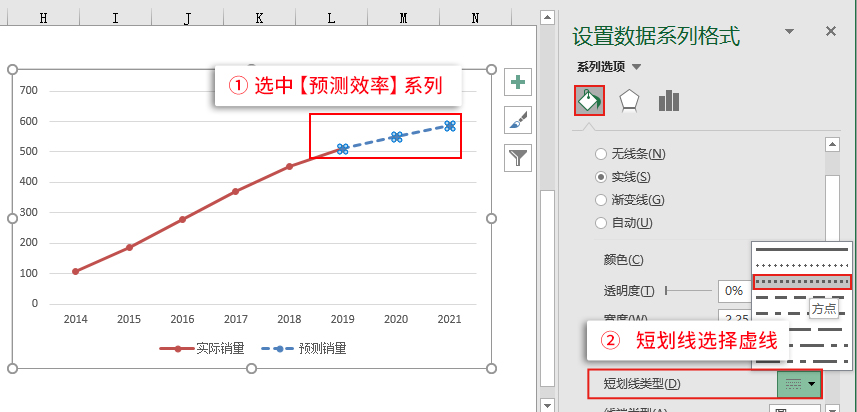

第四步，更改预测销售系列样式。因为我们是对未来的数据进行预测，用虚线表示。步骤1：选中【预测销量】系列-线条填充-虚线，操作如下：

步骤2：点击两次选中2019年（预测）数据点-填充-红色，操作如下：

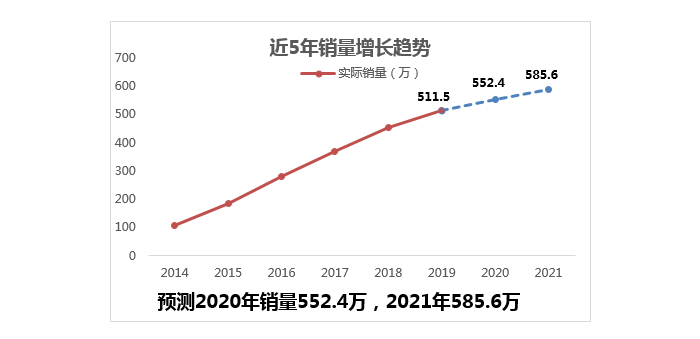

第五步，添加预测销量的数据标签，然后补充标题和结论。你是否做出如下效果？

下面我们做个课程总结：

我们学习了3种类型的复合图表。

第一种是柱形图和折线图，根据数据源是否共用一条坐标轴，分为同一坐标轴和不同坐标轴。

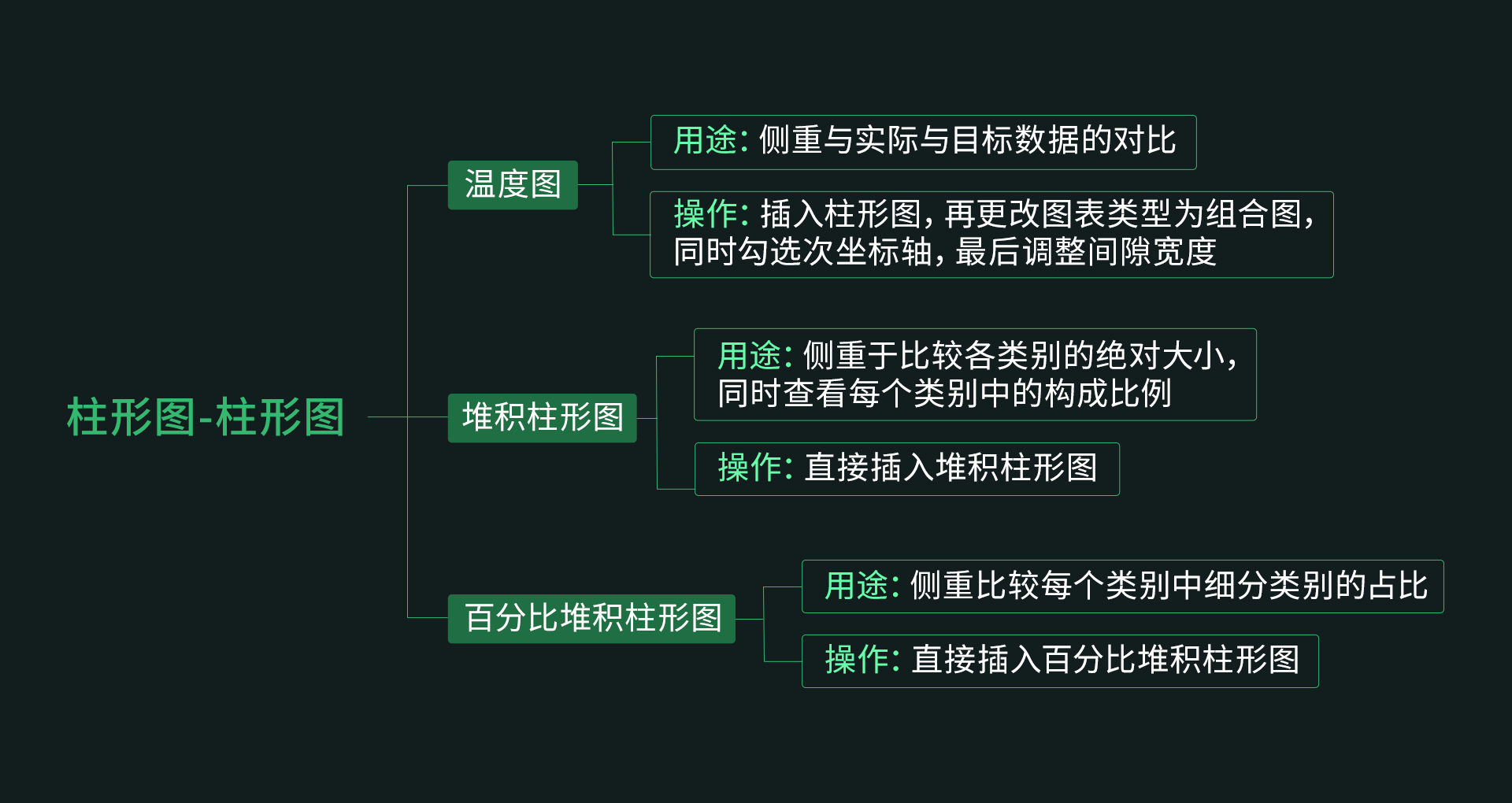

第二种是柱形图-柱形图，根据表达的侧重点不同，分为温度图、堆积柱形图、百分比堆积柱形图。

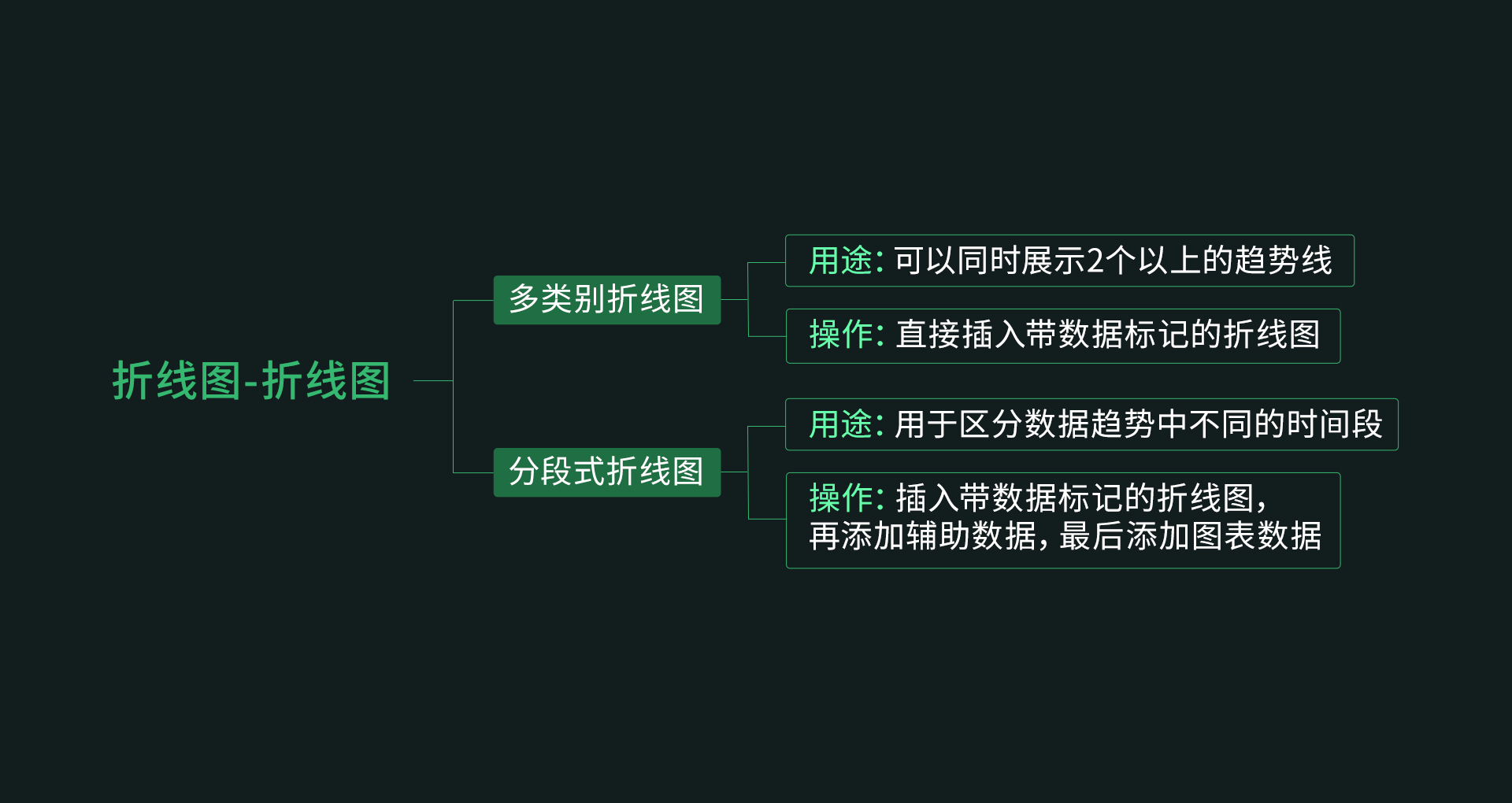

第三种是折线图-折线图，根据功能可分为多类别折线图和分段式折线图。

5.下关预告

下关我们将进入商务图表美化的学习。敬请期待！
